牽引電機集電產品是範圍廣泛的線性碳刷集電,應用於導電弓架,第三軌及電車上
應用產品為:
•火車頭
•大眾交通系統
•捷運
•纜車
•電車
|
牽引電機集電產品是範圍廣泛的線性碳刷集電,應用於導電弓架,第三軌及電車上 應用產品為: •火車頭 •大眾交通系統 •捷運 •纜車 •電車
|
|
|

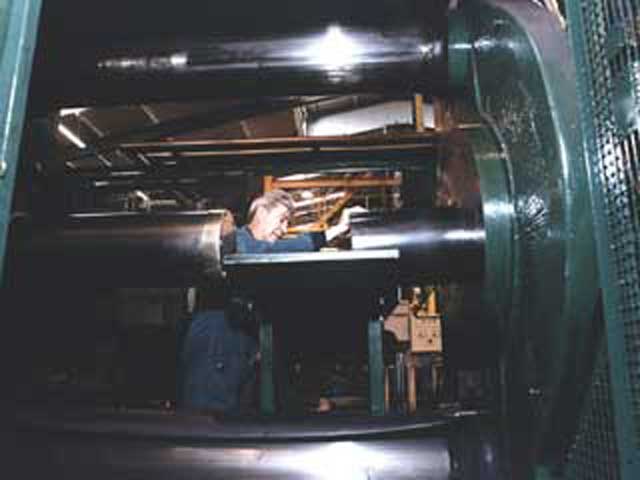

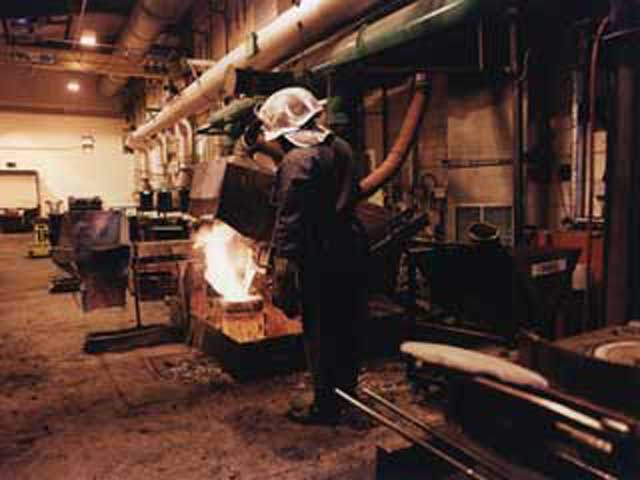

三種基本的材料分類: 擠壓成型: 熱處理前的碳材料可擠壓成各種不同的形狀,經過熱處理後轉換成硬碳材料. 這些材料適合大部分集電應用產品. 金屬強化: 高溫高壓下將熔融金屬滲入上述碳材料,以改善其機械強度及導電性. 可以負載較高的電流,較低磨耗,在較差操作環境下也可以使用 燒結:
石墨與金屬粉混合燒結. 極佳的導電性及熱導性.機械強度比滲金屬材料較差. |
點選圖片可放大
|
|
材質 |
電阻 |
彎曲張力 |
密度 |
標準電流 |
註解 |
|
CY280 |
38 |
41 |
1.62 |
5 |
擠壓成型 |
|
MY7A |
10 |
75 |
2.5 |
10 |
金屬強化 |
|
MY7D |
8 |
104 |
2.7 |
12 |
金屬強化 |
|
MY258 |
3 |
120 |
2.9 |
16 |
金屬強化 |
|
KY884 |
0.4 |
75 |
5.4 |
|
燒結 |
|
CY3TA |
38 |
41 |
1.68 |
5 |
擠壓成型 |
碳刷/接觸
介面
|
材料 |
導電材料 |
靜電 |
電流 |
|
MY7A |
鋼鐵 |
3.1 |
12.4 |
|
MY7A |
鋁/不銹鋼 |
3.1 |
7 |
|
MY7D |
銅 |
5.4 |
12.4 |
|
MY7D |
銅/鋁 |
5.4 |
12.4 |
導電材料
|
材料 |
電流密度 |
|
銅 |
230 |
|
鋼鐵 |
40 |
|
鋁HE20WP |
100 |
|
鋁HE30WP |
100 |
|
鋁E61E |
127 |
